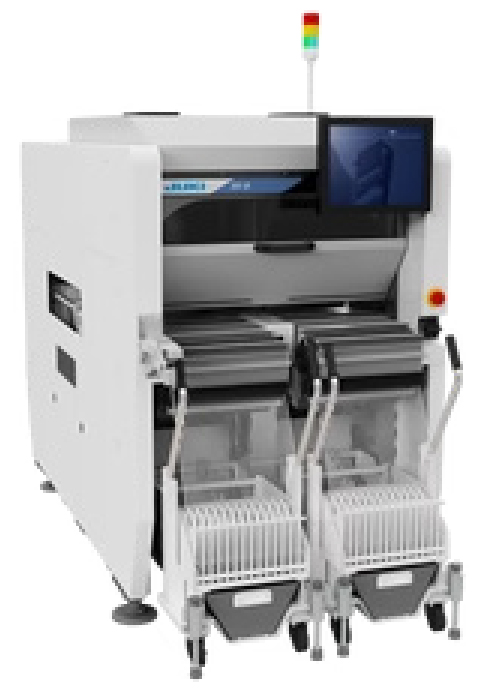

RX - 8
Placement modular de alta velocidad
Consigue montajes de alta velocidad de hasta 100,000 CPH
El RX-8 de JUKI es la cúspide en montadoras modulares compactas, diseñado para satisfacer las exigencias de los entornos de producción SMT más demandantes. Equipado con el avanzado cabezal de colocación P20, alcanza velocidades incomparables de hasta 100,000 CPH, manteniendo un diseño compacto de tan solo 998 mm de ancho. Su sistema de visión de última generación garantiza una alta precisión en la colocación, lo que lo hace ideal para componentes ultra pequeños, circuitos integrados compactos y luces LED de borde.
El RX-8 se integra perfectamente en los entornos de producción, ofreciendo funciones como el intercambio de estado en tiempo real, propagación de marcas defectuosas (bad mark propagation) y una gestión eficiente de componentes para procesos más ágiles. Este equipo establece nuevos estándares en precisión y densidad, permitiendo a los fabricantes trabajar con facilidad en proyectos de alto volumen. Con una precisión de colocación de ±0.04 mm (Cpk ≥1) y su innovadora tecnología de iluminación coaxial, proporciona una visión más clara que garantiza una inspección y centrado precisos de las piezas. Ya sea que enfrentes diseños complejos o busques máxima eficiencia, el RX-8 es la solución ideal para optimizar tu línea de producción y llevar tus capacidades de manufactura al siguiente nivel.
Cabezal P20
Alcanza velocidades de hasta 100,000 CPH, brindando una productividad inigualable.
Diseño Compacto
Con solo 998 mm de ancho, ofrece alto rendimiento en un formato que ahorra espacio.
Colocación de Bajo Impacto
Velocidades ajustables que minimizan el estrés en componentes y placas delicadas.
Integración Perfecta
Se comunica con equipos anteriores en la línea para optimizar y agilizar los procesos.
| Especificaciones | |
|---|---|
| Tamaño del tablero | 50x50～510mm x 450mm |
| Altura del componente | 3 mm |
| Tamaño de los componentes | 021～ 5mm |
| Precisión de colocación | 100,000CPH |
| Velocidad de colocación (óptima) | ±0,04 mm (Cpk 1) |
| Capacidad de alimentador | Hasta 56 |
| Alimentación | Corriente alterna trifásica 200 V, 220 V - 430 V |
| Potencia aparente | 2,1kVA |
| Presión de aire | 0,5±0,05MPa |
| Consumo de aire (estándar) | 20L/min ANR (durante el funcionamiento normal) |
| Dimensiones del equipo | 998 mm x 1.895 mm x 1.530 mm |
| Peso (aprox) | 1.810 kg (con banco fijo)/1.760 kg (con banco cambiante) |
