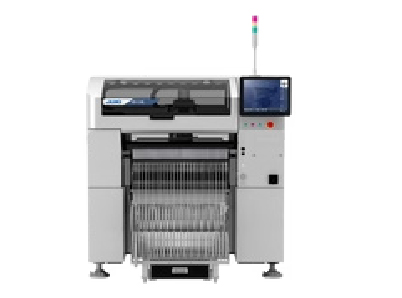

RS - 1XL
La solución XL definitiva para una producción
versátil y adaptable
La RS-1XL de JUKI está diseñada para satisfacer las cambiantes demandas de la producción moderna con sus capacidades de manipulación de placas XL (hasta 650×560 mm) y su potente adaptabilidad. En el corazón de la RS-1XL se encuentra el revolucionario cabezal Takumi, que ajusta de forma inteligente la altura de su sensor láser para adaptarse al tamaño de los componentes, una característica que optimiza tanto la velocidad como la precisión de colocación, permitiendo que el cabezal funcione lo más cerca posible de la placa de circuito impreso.
Con una fulgurante velocidad de colocación de hasta 42.000 CPH y compatibilidad con componentes desde el sistema métrico 0201 hasta piezas sobredimensionadas de 74 mm, esta montadora combina a la perfección flexibilidad, precisión y potencia. Sus funciones avanzadas, como la detección automática de polaridad, el rechazo de piezas boca abajo y el avance automático de la cinta, ahorran tiempo y mejoran la fiabilidad. La RS-1XL de JUKI es la elección definitiva para los fabricantes que buscan aprovechar la capacidad y productividad de siguiente nivel en sus líneas de producción.
Capacidad para tablas extragrandes
Maneja tableros de hasta 650×560 mm, perfecto para proyectos XL.
Cabeza dinámica Takumi
Cabezal de 8 boquillas autoajustable para alturas de 1-25 mm.
Diseñada para la colocaciòn de una amplia gama de componentes
Admite componentes de 0201 a 74 mm, de hasta 25 mm de altura.
Versátil y rápido
Velocidad máxima de colocación de 42.000 CPH con precisión de ±35 μm (Cpk≥1).
| Especificaciones | |
|---|---|
| Tamaño del tablero | 50x50 mm ~ 650 x 560 mm |
| Altura del componente | 25 mm |
| Tamaño de los componentes | 0201 (0.250×0.125 ㎜ )* ¹ ～74 ㎜ /150×50mm |
| Precisión de colocación | reconocimiento laser: 42.000 CPH IPC9850: 29.000 |
| Velocidad de colocación (óptima) | 47.000 CPH IPC9850: 31.000 CPH |
| Entradas de alimentador | Max. 112 |
| Alimentación | AC200 ～ 415V*³ trifásico |
| Potencia aparente | 2.2 kVA |
| Presion de aire de funcionamiento | 0,5±0,05 Mpa |
| Consumo de aire | 200L/ min |
| Dimensiones del equipo | 2,109 x 2,000 x 1,440 mm |
| Peso | 1,850Kg |
