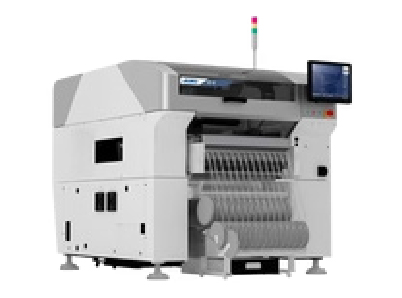

RS - 1R
Mejor productividad con un avanzado rendimiento
¡todo en uno!
La RS-1R de JUKI es una revolución en la tecnología de montadoras modulares, diseñada para ofrecer un rendimiento inigualable en diversas líneas de producción. Con un innovador cabezal de colocación dinámico único que se ajusta automáticamente a alturas de componentes de 1 mm a 25 mm, y alturas de sensor láser variables, ofrece una flexibilidad excepcional para colocaciones precisas en un amplio espectro de componentes. Mejorado con un ATC de boquilla grande, el RS-1R se adapta incluso a piezas de formas extrañas con facilidad, lo que lo convierte en la solución perfecta para los fabricantes que buscan versatilidad sin comprometer la velocidad ni la precisión.
La RS-1R logra tiempos de tacto líderes en su clase, alcanzando velocidades de hasta 47.000 CPH, lo que la convierte en una opción destacada para operaciones de gran volumen. Su robusto diseño incorpora mejoras como un avanzado sistema de transporte de placas de circuito impreso para manipular placas más grandes y una inserción/extracción del alimentador sin problemas durante el funcionamiento. Junto con características que mejoran la calidad, como funciones de orientación inteligentes y boquillas con etiquetas RFID, la RS-1R garantiza colocaciones impecables y trazabilidad en toda la línea de producción. Con un mantenimiento sencillo y tres años de garantía, la RS-1R aporta rendimiento, fiabilidad y eficiencia a la vanguardia de la innovación SMT
Etiquetas RFID para boquillas
Boquillas con seguimiento RFID para una trazabilidad precisa.
Cabeza dinámica Takumi
Cabezal de 8 boquillas autoajustable para alturas de 1-25 mm.
Diseñada para la colocaciòn de una amplia gama de componentes
Admite componentes de 0201 a 74 mm, de hasta 25 mm de altura.
Versátil y rápido
Manipula piezas de formas extrañas y conectores de gran tamaño con una velocidad de 47.000 CPH.
| Especificaciones | |
|---|---|
| Especificacion del tranportador | Estandar Extensiones del transportador de 150 mm, aguas arriba y aguas abajo Extensiones de transportador de 250 mm, aguas arriba y aguas abajo |
| Tamaño del tablero | Minimo 50 x 50mm maximo 1 tampon: 650 x 370 mm (sujecion simple) 950 x 370mm (doble juhecion) 3 tampones: 360 x 370mm 1.100 x 370mm (dble sujecion): 500 x 370 1.200 x 370mm (doble sujecion): 600 x 370mm |
| Altura del componente | 25 mm |
| Tamaño de los componentes | 0201*1 ～74 ㎜ /150 × 50 ㎜ |
| Precisión de colocación | ±35μｍ (Ｃｐｋ 1) |
| Velocidad de colocación (óptima) | 47.000 CPH IPC9850: 31.000 CPH |
| Entradas de alimentador | max: 112 |
| Alimentación | ＡＣ200 ～ 415Ｖ*3.3 fases |
| Potencia aparente | 2.2 kVA |
| Presion de aire de funcionamiento | 0,5±0,05ＭＰa |
| Consumo de aire | 200 l/min para generador de vacío interno, 50 l/min con bomba de vacío opcional |
| Dimensiones del equipo | 1,500 x 1,810 x 1,440mm - 1,800 x 1,810 x 1440mm - 2,000 x 1,810 x 1,440mm |
| Peso | 1.700 Kg |
